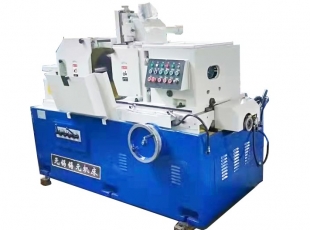

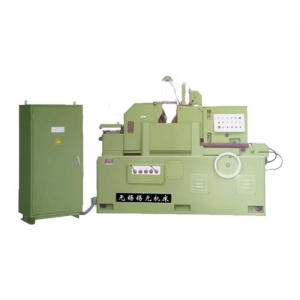

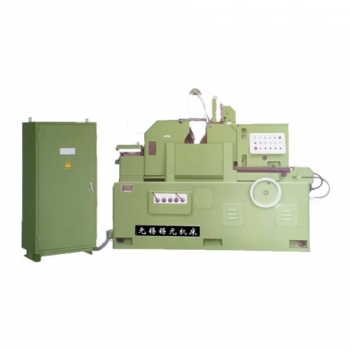

產品詳細介紹

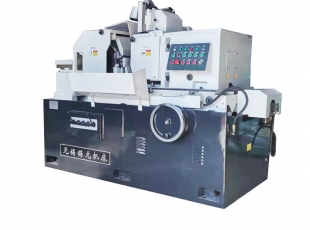

機床主要特點

●砂輪主軸軸承為五片式動壓滑動軸承，承載力大，剛性好，精度高。

●導輪主軸軸承為1:30錐體滑動軸承，承載能力大，精度高。

●導輪架在水平方向可作小角度回轉，在磨削小錐度的工件時砂輪可以不必修整成錐形，提高砂輪利用率和減少修整時間。

●導輪變速采用交流變頻調速，可實現無級調速。

●砂、導輪修整器往復均采用液壓傳動，無級調速。

●備有自動切入磨削裝置，可作半自動循環工作。

主要用途及適用范圍

無心磨床機床適用于各種圓柱體零件的通磨磨削及圓錐體,成形回轉體零件切入磨削，適用于紡機、汽車零部件.標準件、軸承等行業成批量生產需要。

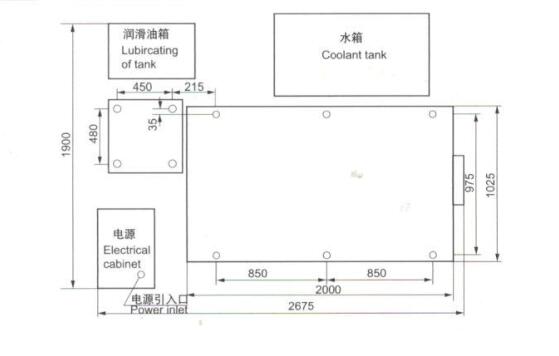

機床安裝位置圖

主要規格與參數

切入磨削：磨削更大直徑	10~100mm
磨削更大長度	195mm
通磨：磨削更大直徑	10~100mm
磨削更大長度（標準托架）	210mm
磨削輪規格	P500x200x305mm
導輪更大規格	PSA350x200x127mm
磨削輪轉速	1250r/min
導輪速度（無極）	10~200 r/min
導輪回轉角度：垂直面內	-2°~+5°
水平面內	0°~+3°
磨削進給量：進給手輪每轉進給量	0.4mm
進給手輪每格進給量	0.002mm
切入磨削行程量：總行程量	3.5mm
快速行程量	3.5~2.0mm
慢速行程量	0~1.5mm
修整器刻度盤每轉過一格進給量	0.01mm
兩砂輪中心連線至托架底面高度	255mm
兩砂輪中心連線至床身底面高度	1060mm
機床總功率（21.66kw):磨削輪電動機	18.5kw
導輪電動機	2.2kw
冷卻泵電動機	0.12kw
潤滑泵電動機	0.09kw
液壓泵電動機	0.75kw
機床引接電源	3N~50Hz 380V
機床外形尺寸（長x高x寬）	2675x1505x1615cm
機床凈重	約4500kg
工作精度：圓度	2μm
圓柱度	3μm
粗糙度	Ra0.32
