產品詳細介紹

機床主要特點

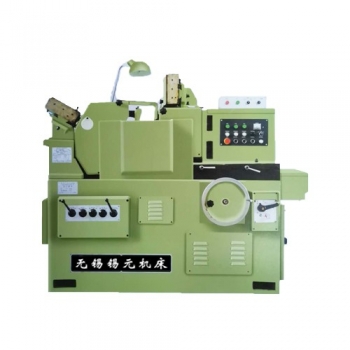

無心磨床機床用于各種圓柱體零件的通磨磨削及圓錐體、成形回轉體零件的切入磨削。適用于成批量生產需要:

●砂輪主軸軸承為五片式動壓滑動軸承，承載力大、剛度高:

●導輪主軸軸承為1:30整體式滑動軸承，承載能力大，精度高:

●導輪架在水平方向可作小角度回轉，在磨削小錐度的工件時可以不必修整成錐形、提高砂輪利用率和減少修整時間:

●導輪架移動采用平V導軌，進給穩定可靠;

●導輪變速采用交流變頻調速，可實現無級調速

●砂、導輪修整器往復均采用液壓傳動，無級調速:

●備有自動切入磨削裝置，可作半自動循環工作。

主要用途及適用范圍

該機床用來對各種圈類、軸類零件的圓柱面進行通磨。對各種階梯。錐型和圓形旋轉面進行半自動切入磨削。

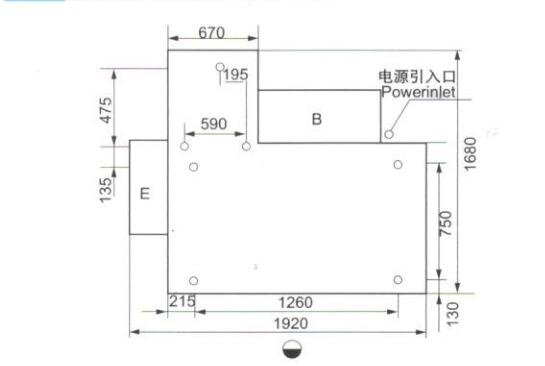

機床安裝位置圖

主要規格與參數

切入磨削：磨削更大直徑直徑	φ5~φ50mm
磨削更大長度	120mm
通磨：磨削更大直徑	φ5~φ50mm
磨削更大長度（標準托架）	120mm
磨削輪規格	P400x150x203mm
導輪更大規格	PSA300x150x127mm
磨削輪轉速	1668r/min
導輪速度	20~200r/min
導輪回轉角度：垂直平面內	-2°~+5°
水平平面內	-1°~+3°
磨削進給量：進給手輪每轉進給量	0.4mm
進給手輪每格進給量	0.002mm
切入磨削行程量：快速行程量總行程量	2~3.5mm
慢速行程量	0~1.5mm
修整器刻度盤每轉過一格進給量	0.01mm
兩砂輪中心連線至托架底面高	220mm
兩砂輪中心連線至床身底面距高	1990mm
機床電機總功率（13.78kw):磨削輪電機	11kw
導輪電動機	1.5kw
液壓泵電動機	1.1kw
潤滑泵電動機	0.09kw
機床引接電源	3N-50Hz380V
機床外形尺寸（長X寬X高）	192016811479mm
機床重量	2950kg
工作精度：圓度	2μm
圓柱度	3μm
粗糙度	Ra0.32
