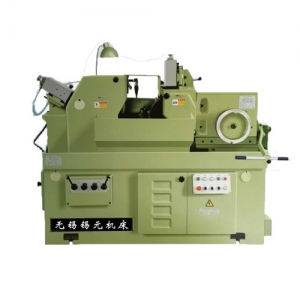

產品詳細介紹

機床主要特點

●無心磨床機床采用砂輪架固定、導輪架移動布局;

●砂輪為懸臂式結構，砂輪主軸采用多片式長軸瓦動壓油膜軸承;

●導輪主軸前后支承采用兩片式滑動油膜軸承，容易調整;

●導輪加進給導軌采用滾針板滑動，進給用差動絲桿;

●導輪轉速采用交換齒輪變速;

●機床配有切入機構;.

●托架安裝面采用T型槽定位。

主要用途及適用范圍

本機床適用于幾何精度和表面質量要求較高的各種圓柱體零件，環形零件的通磨磨削，也可適用于圓錐體零件的無心切入磨削加工。

機床安裝位置圖

主要規格與參數

磨削直徑：通磨	φ5~φ80mm
切入磨	φ5~φ80mm
更大磨削長度：通磨	180mm
切入磨	145mm
磨削砂輪規格	P500x150x305mm
導輪規格	PSA300x150x127mm
砂輪轉速	1300r/min
導輪轉速	磨削時（Ai gninding)3~94 修整時（In maintenance)300
導輪回轉角度：垂直面內	-2°~+5°
水平面內	0°~+3°
進給手輪每格進給量	0.005mm
修整器格進給量	0.01mm
砂輪中心連線至托架底面距離	210mm
砂輪與導輪中心連線至地面距離	1000mm
機床總功率	16.68kw
機床重量	3800kg
機床外形尺寸長X寬X高	1950x1680x1485mm
機床工作精度：圓度	2μm
圓柱度	3μm
粗糙度	Ra0.32
